บทนำ

คำแนะนำในการประกอบชุดนี้สำหรับชุดเครื่องวัด AirGradient ONE รุ่นบัดกรีสำเร็จ (แผงวงจร (PCB) เวอร์ชัน 9) เครื่องรุ่นนี้พัฒนาต่อยอดมาจากซีรีส์ DIY Pro โดยรวมคุณสมบัติที่ดีที่สุดของซีรีส์ DIY และซีรีส์ AirGradient ONE (ที่เดิมเป็นแบบ closed source) เข้าไว้ด้วยกัน หากคุณมีเวอร์ชันอื่น โปรดดูคำแนะนำการประกอบที่ถูกต้องสำหรับเวอร์ชันของคุณได้ที่ ภาพรวมในการประกอบ (overview) โดยหมายเลขเวอร์ชันจะพิมพ์อยู่บนแผงวงจร

เครื่องวัด AirGradient ONE สามารถวัดค่า PM, CO2, TVOC, NOx, อุณหภูมิและความชื้นสัมพัทธ์ ค่าเหล่านี้สามารถแสดงผลบนหน้าจอและส่งไปยังเซิร์ฟเวอร์ (เช่น แพลตฟอร์ม AirGradient หรือระบบคลาวด์หลังบ้านอื่น ๆ ) เพื่อบันทึกข้อมูล

คุณสามารถซื้อชุดคิดพร้อมส่วนประกอบทั้งหมดได้จากร้านค้าออนไลน์ของเรา และมั่นใจได้เลยว่าทุกชิ้นส่วนเข้ากันได้อย่างแน่นอน เรามีบริการจัดส่งทั่วโลก

เวอร์ชันใหม่นี้มีแถบไฟ RGB LED อยู่ด้านหลังของแผ่น PCB ที่สามารถใช้แสดงผลคุณภาพอากาศด้วยสีต่าง ๆ ได้ ไฟ LED ทั้ง 11 ดวง สามารถสั่งงานแยกแต่ละดวงได้

วิดีโอสอน (สำหรับรุ่นก่อนหน้า)

ถ้าคุณประสบปัญหาหลังจากประกอบเสร็จ ลองดูหน้าการแก้ไขปัญหา

ทักษะและอุปกรณ์ที่จำเป็น

ในการประกอบเพื่อใช้งาน คุณควรมีความคุ้นเคยกับสิ่งต่อไปนี้:

ส่วนประกอบ

รายการข้างล่างนี้เป็นรายการส่วนประกอบของอุปกรณ์ที่คุณจะได้รับในชุดคิทบัดกรีสำเร็จ:

แผนผัง

การประกอบ

การประกอบแต่ละชิ้นส่วนซึ่งบัดกรีสำเร็จสามารถทำได้ง่ายมาก ๆ แค่ตรวจสอบให้แน่ใจว่าคุณติดตั้งส่วนประกอบ (เช่น โมดูลเซนเซอร์แต่ละตัว) ในทิศทางและการวางแนวที่ถูกต้อง ป้ายชื่อบนส่วนประกอบแต่ละชิ้นควรจะตรงกันกับป้ายชื่อที่ระบุบนแผงวงจร แผงวงจร (PCB) อาจมีทั้งแบบสีน้ำเงินและสีดำซึ่งในการใช้งานนั้นเหมือนกันทุกประการ

เราแนะนำให้เริ่มต้นตามขั้นตอนดังนี้:

ESP32-C3 Mini

ตัวแผงวงจรได้มีการติดตั้งไมโครคอนโทรลเลอร์ ESP32-C3-MINI ไว้เรียบร้อยแล้ว ดังนั้นคุณไม่ต้องทำอะไรในส่วนนี้ โปรดทราบว่าไมโครคอนโทรลเลอร์เชื่อมต่อกับปลั๊กเสียบ USB บนแผงวงจร คุณจึงสามารถแฟลชผ่าน USB ได้

และมีปุ่ม 2 ปุ่มอยู่ด้านล่างซึ่งอาจจำเป็นต้องใช้ในกระบวนการแฟลช

SHT40 โมดูลเซนเซอร์วัดอุณหภูมิและความชื้น

ติดตั้งโมดูลเซนเซอร์วัดอุณหภูมิและความชื้น SHT4x ดังแสดงในภาพด้านล่าง นำไปเสียบเข้าที่ช่องพินด้านซ้ายล่างของแผงวงจรที่มีตัวอักษรบอกว่า “SHT1” โปรดระวังสับสน เนื่องจากโมดูลเซนเซอร์วัด TVOC (สารอินทรีย์ระเหยง่ายรวม) รุ่น SGP4x (ซึ่งไม่ได้ใช้ในขั้นตอนนี้) มีความคล้ายคลึงกับโมดูลเซนเซอร์วัดอุณหภูมิและความชื้น SHT4x ในขั้นตอนนี้มาก ดังนั้นตรวจสอบให้แน่ใจว่าคุณได้ติดตั้งโมดูลที่มีตัวอักษรบอกว่า “SHT4x” เข้ากับพินบนบอร์ดที่มีอักษรบอกว่า “SHT1”

โปรดตรวจสอบว่าด้านหน้าของตัวโมดูลหันออกมาข้างนอกดังรูป

Senseair S8 Module (CO2 Sensor)

ติดตั้งโมดูล CO2 ลงในช่องพินบนแผงวงจรที่มีตัวอักษรพิมพ์บอกว่า “CO2 Sensor” โปรดตรวจสอบว่าการวางแนวของโมดูลถูกต้องและขาพินเสียบเข้าทุกช่องอย่างสมบูรณ์ดังภาพด้านล่าง

เซนเซอร์ CO2 ใช้การสอบเทียบระดับพื้นฐาน 7 วัน ดังนั้นอาจต้องใช้เวลาสักพักหนึ่งเพื่อให้การวัดค่ามีความแม่นยำ

PMS5003 (PMS Sensor)

เซนเซอร์ PMS เชื่อมต่อด้วยสายเคเบิลที่ด้านหนึ่งเชื่อมต่อกับตัวโมดูลและอีกด้านหนึ่งเข้ากับปลั๊กเชื่อมต่อ JST บนแผงวงจร โดยจะมีตัวอักษรพิมพ์ว่า “PMS” บนแผงวงจร โปรดทราบว่าสายเคเบิลนี้เป็นสายแบบครอสโอเวอร์ (cross-over) ดังนั้นสายเคเบิลอีกรุ่นหนึ่งที่มีความยาวมากกว่าซึ่งมักจะมาพร้อมกับเซนเซอร์ PMS5003 จะไม่สามารถทำงานร่วมกันได้ จากนั้นเสียบตัวเชื่อมต่อทั้งสองด้านของสายเคเบิลลงในปลั๊กเสียบทั้งด้านที่เชื่อมต่อกับตัวโมดูลและด้านที่เชื่อมกับแผงวงจรอย่างให้แน่น

โปรดตรวจสอบว่าปลั๊กเชื่อมต่อทั้งหมดเสียบเข้ากันอย่างแน่นหนา

จากนั้นใช้ไขควงหมุนสกรูเพื่อยึด PMS5003 เข้ากับแผงวงจร

SGP41 AirGradient TVOC / NOx Module - โมดูลวัดค่าสารอินทรีย์ระเหยง่ายรวมและไนโตรเจนออกไซด์

โมดูล TVOC / NOx จะติดตั้งที่ช่องที่มุมด้านบนขวาของแผงวงจร ซึ่งจะมีตัวอักษรพิมพ์บอกว่า “I2C3” บนแผงวงจร

การทดสอบและประกอบลงในตัวเครื่อง

ในขั้นตอนนี้คุณสามารถเปิดใช้งานเครื่องได้แล้วและจอแสดงผลควรจะสว่างขึ้นมา คุณต้องเชื่อมต่อเครือข่าย Wi-Fi หากคุณแฟลชเวอร์ชัน Wi-Fi โดยสามารถเข้าไปที่การตั้งค่า Wi-Fi ในโทรศัพท์ของคุณและมองหา hot spot ที่ชื่อว่า “airgradient-_ _ _ _ _ _” และให้กรอกรหัสผ่านเป็น “cleanair” เพื่อเชื่อมต่อเข้ากับ hot spot นั้น จากนั้นให้ดำเนินการตามขั้นตอนที่แสดงขึ้นมาบนหน้าจอ จากนั้นให้คุณใส่ข้อมูลและรหัสผ่านของเครือข่าย Wi-Fi ของคุณ (Wi-Fi บ้านคุณ) หลังจากนั้นเครื่องจะเชื่อมต่อกับ Wi-Fi และเริ่มแสดงค่าและส่งข้อมูลคุณภาพอากาศ สำหรับการใช้งานแดชบอร์ด AirGradient คุณสามารถลงทะเบียนผลิตภัณฑ์ได้ตามขั้นตอนการเริ่มตั้งค่าเครื่องวัดครั้งแรก

หากพบว่าทุกอย่างทำงานได้ปกติ คุณสามารถใช้สกรูยึดแผงวงจรเข้ากับฝาตัวเครื่องด้านหน้า จากนั้นประกบเข้ากับฝาตัวเครื่องด้านหลัง

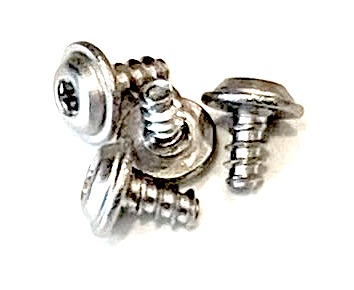

จากนั้นให้หมุนสกรูเพื่อยึดทั้งสองด้านของแผงวงจรกับฝาหน้าตัวเครื่องให้แน่น (ใช้สกรูยึดด้านละ 2 ตัว)

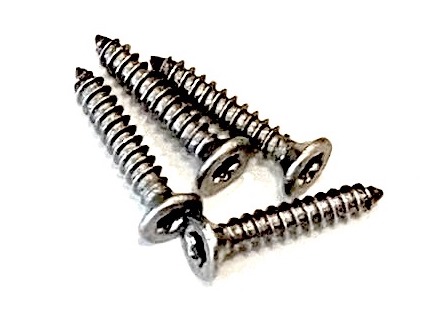

เมื่อยึดแผงวงจรกับฝาหน้าตัวเครื่องด้วยสกรูอย่างแน่นหนาแล้ว จากนั้นให้คุณปิดฝา (ประกบเข้ากับฝาหลัง) จากนั้นใช้กรูตัวยาวเพื่อยึดฝาหน้าและฝาหลังตัวเครื่องเข้าด้วยกัน

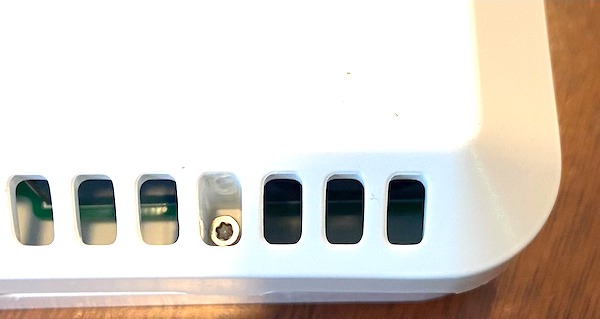

ตำแหน่งสำหรับสกรูแต่ละตัวจะอยู่ที่ใกล้มุมเครื่องทั้งสี่ด้าน ข้าง ๆ กันกับช่องระบายอากาศ:

โปรดทราบว่าไขควงที่ให้มาในกล่องอาจไม่มีแรงบิดมากพอที่จะหมุนสกรูเข้าไปในบางกรณี หากเป็นเช่นนั้น ให้ใช้ไขควงหัว T6 ที่มีแรงบิดมากกว่านี้ หรือคุณสามารถเติมสบู่หรือน้ำมันลงไปบนพื้นผิวเกลียวสกรูก็ได้เพื่อให้สามารถหมุนเข้าไปในสะดวกขึ้น

อแดปเตอร์จ่ายไฟ

อแดปเตอร์จ่ายไฟไม่ได้รวมอยู่ในกล่อง คุณสามารถใช้งานอแดปเตอร์ 5V 2A มาตรฐานได้

การแฟลชโดยตรงผ่านเบราเซอร์

ในกรณีคุณเพิ่งได้ชุดคิท AirGradient 9PSL มาใหม่ เราแนะนำอย่างยิ่งให้คุณอัปเดตเฟิร์มแวร์เนื่องจากเราได้ทำการแก้ไขข้อผิดพลาดซึ่งอาจส่งผลกระทบต่อเครื่องวัดของคุณแล้ว

คุณยังสามารถแฟลชด้วยตัวเองผ่านซอฟต์แวร์ Arduio หรือจะแค่กดปุ่มข้างล่างนี้ง่าย ๆ ทีเดียวก็ได้ โดยให้คุณเชื่อมต่อสาย USB (สายแบบส่งข้อมูลได้) ระหว่างเครื่องวัดกับคอมพิวเตอร์ของคุณ แล้วกดปุ่มข้างล่าง ตรวจสอบให้แน่ใจว่าคุณใช้งานเบราเซอร์ Chrome หรือ Edge เพื่อการดำเนินการที่เหมาะสม

ดูเฟิร์มแวร์เวอร์ชันก่อนหน้าและบันทึกการเปลี่ยนแปลงได้ที่นี่

ข้อผิดพลาดในการบูตระหว่างที่ทำการแฟลช

ในกรณีคุณได้รับการแจ้งเตือนข้อผิดพลาดว่า“การเริ่มต้นล้มเหลว โปรดลองรีเซตเครื่องหรือกดปุ่ม BOOT ค้างไว้แล้วกด INSTALL” หรือในกรณีข้อความแจ้งเตือนเป็นภาษาอังกฤษว่า “Failed to initialize. Try resetting your device or holding the BOOT button while clicking INSTALL” ในระหว่างการแฟลช คุณจำเป็นต้องให้เครื่องเข้าสู่โหมดบูตพิเศษ โดยทำตามขั้นตอนข้างล่าง:

1. กดปุ่มที่เขียนว่า “BOOT SW” บนตัวแผงวงจรแล้วกดข้างไว้ โดยปุ่มดังกล่าวจะอยู่ด้านหลังตรงกับตำแหน่งข้าง ๆ ช่องเสียบ USB ดังนั้นคุณไม่จำเป็นต้องเปิดฝาตัวเครื่องออกมา คุณสามารถใช้ไขควงขนาดเล็กกดปุ่มดังกล่าวผ่านช่องนั้นได้จากด้านหลังตัวเครื่อง โดยอย่าลืมว่าให้กดปุ่มค้างไวก่อน
2. จากนั้นเสียบสาย USB C
3. ปล่อยปุ่มที่กดค้างไว้ หากคุณไม่ดำเนินการตามนี้ เครื่องวัดจะไม่สามารถเข้าสู่งโหมดแฟลชได้
4. กดปุ่มสีฟ้าด้านบน
5. เลือกซีเรียลพอร์ตที่เครื่องวัดของคุณเชื่อมต่ออยู่ มันมักจะแสดงชื่อว่า “USB JTAG / Serial Debug”
6. ทำตามขั้นตอนการแฟลช ในกรณีคุณต้องการลบข้อมูล WiFi ที่เคยเชื่อมต่อกับตัวเครื่องก่อนหน้า ให้คุณกดเลือกที่กล่อง ‘Erase the Device’
7. หลังจากแฟลชเสร็จเรียบร้อยให้รีสตาร์ตเครื่องวัด ด้วยการถอดสาย USB C ออกจากเครื่อง จากนั้นเสียบเข้าไปใหม่

เมื่อโค้ดได้รับการแฟลชเข้าเครื่องวัดแล้ว เครื่องวัดจะเปิดฮอตสปอตเป็นเวลา 180 วินาทีให้คุณสามารถเชื่อมต่อเข้าไปได้ (ถ้าฮอตสปอตดังกล่าวถามหาพาสเวิร์ด ให้ใส่ว่า ‘cleanair’) และหลังจากนั้นให้กรอกข้อมูล Wi-Fi ของคุณ (Wi-Fi บ้านคุณ) โดยค่าเริ่มต้นแล้วเครื่องวัดจะเชื่อมต่อกับแดชบอร์ด AirGradient ถ้าคุณต้องการใช้ endpoint อื่น ให้คุณเปลี่ยนแปลงโค้ดด้วยวิธีการแฟลชด้วยตัวเองข้างล่าง

ถ้าคุณไม่เชื่อมต่อ Wi-Fi ภายใน 180 วินาทีหลังจากเครื่องวัดเริ่มต้นทำงาน เครื่องวัดจะเข้าสู่โหมดออฟไลน์และแสดงค่าคุณภาพอากาศโดยไม่ส่งข้อมูล

คำแนะนำในการบันทึกข้อมูล (log)

ทำตามขั้นตอนข้างล่างเพื่อดูข้อความแก้ไขข้อบกพร่อง (debug messages) และการบันทึกข้อมูล (log) ของเครื่องวัด:

1. เสียบสาย USB C
2. กดปุ่มสีฟ้าด้านบน
3. เลือกซีเรียลพอร์ตที่เครื่องวัดของคุณเชื่อมต่ออยู่ โดยมักจะแสดงข้อความว่า “USB JTAG / Serial Debug”
4. กด “Log & Console”
5. กด “Reset Device” เพื่อรีบูตเครื่องวัด

ในตอนนี้คุณจะเห็นข้อความแก้ไขข้อพกพร่องและหมายเลขผลิตภัณฑ์

แดชบอร์ด AirGradient

วิธีที่ง่ายที่สุดสำหรับการเริ่มใช้เครื่องวัดของคุณบนแดชบอร์ด AirGradient คือใช้ตัวช่วยการเริ่มต้นตั้งค่าเครื่องวัดของเรา:

ตัวช่วยการเริ่มต้นตั้งค่าเครื่องวัด

ขั้นตอนแรกคุณต้องสร้างบัญชีผู้ใช้ก่อน (หรือถ้าคุณมีบัญชี AirGradient อยู่แล้วก็ให้กด login) จากนั้นคุณจะเข้าสู่หน้าสำหรับการตั้งค่าสถานที่ สถานที่หนึ่งที่คุณตั้งค่าขึ้นมาสามารถเชื่อมต่อกับเครื่องวัดได้หลายตัว ยกตัวอย่างเช่น บ้าน, โรงเรียน, หรือออฟฟิศ แต่ละสถานที่จะแสดงบนแดชบอร์ด

เมื่อคุณตั้งค่าผู้ใช้งานและสถานที่เรียบร้อยแล้ว คุณจะสามารถเชื่อมต่อเครื่องวัดของคุณสู่ WiFi และเพิ่มมันเข้าไปที่สถานที่ในแดชบอร์ดของคุณโดยทำตามวิธีการที่แนะนำไว้ในตัวช่วยการเริ่มต้นตั้งค่าเครื่องวัด

ถ้าคุณประสบปัญหาใด ๆ โปรดลองดูบทความในแหล่งความรู้.ของเรา

เชื่อมต่อกับ WiFi

ถ้าคุณต้องการแค่เชื่อมต่อเครื่องวัดของคุณเข้ากับเครือข่าย WiFi โดยไม่ใช้งานแดชบอร์ด AirGradient กรุณาดำเนินการตามคำแนะนำในการเชื่อมต่อ WiFi

การกำหนดค่า

ตั้งแต่เฟิร์มแวร์เวอร์ชัน 3 ขึ้นไป การกำหนดค่าต่อไปนี้สามารถทำได้บนแดชบอร์ด AirGradient:

• หน่วยของอุณหภูมิ (°C หรือ °F)
• เปิด หรือ ปิด แท่งไฟ LED
• PM2.5 แสดงเป็นค่า μg/m³ หรือ US AQI
• การสอบเทียบระดับพื้นฐานของค่า CO2
• ตั้งค่าระยะเวลาระดับพื้นฐานของ CO2
• การตั้งค่าโมดูลเซนเซอร์ TVOC และ NOx

ถ้าคุณต้องการปิดแท่งไฟ LED หรือเปลี่ยนค่าที่แสดงผลบนจอ คุณสามารถทำได้ในเมนู‘Location Administration’ ของเซนเซอร์แต่ละตัว ในรายการสถานที่ (location list) กด ‘Actions’ จากนั้นเลือก ‘Edit Location’ และจากนั้นคุณก็สามารถเลือกโหมดของไฟ LED ได้ในกล่องข้อความ

การบังคับสอบเทียบระดับพื้นฐาน CO2

ตั้งแต่เฟิร์มแวร์เวอร์ชัน 3 ขึ้นไป คุณสามารถบังคับให้เซนเซอร์ CO2 ทำการสอบเทียบระดับพื้นฐานเป็น 400ppm (ค่าเฉลี่ยระดับ CO2 นอกอาคาร) โดยสามารถทำการสอบเทียบได้ตามขั้นตอนต่อไปนี้:

• นำเครื่องวัดออกไปนอกอาคารหรือเปิดหน้าต่างทุกบานออกไว้อย่างน้อย 20 นาทีเพื่อให้แน่ใจว่าระดับ CO2 ที่เซนเซอร์ตรวจวัดได้เป็นระดับ CO2 จากสิ่งแวดล้อมจริง ๆ
• ไปที่เมนู ‘Hardware Administration’ บนแดชบอร์ด จากนั้นกด ‘Actions’ แล้วเลือก ‘Edit Sensor’
• กดเลือก “Request CO2 calibration”
• กด Save

รอประมาณ 2-3 นาที เครื่องวัดจะแสดงผลบนจอว่าระดับ CO2 อยู่ที่ประมาณ 400ppm

Home Assistant และเซิร์ฟเวอร์ในเครือข่ายเดียวกัน (local server)

ตั้งแต่เฟิร์มแวร์เวอร์ชัน 3 ขึ้นไป รองรับการทำงานร่วมกับ Home Assistant โดยตรงและ Home Assistant จะค้นหาเครื่องวัดอัตโนมัติ (auto discovery) นอกเหนือจากนี้แล้วเซิร์ฟเวอร์ในเครือข่ายเดียว (local server) ยังสามารถมีปฏิสัมพันธ์และอ่านค่าได้โดยตรงจากเครื่องวัดที่เชื่อมต่อในเครือข่ายเดียวกัน (และสามารถกำหนดค่าต่าง ๆ ได้)

การแก้ไขปัญหา

นี่คือรายการปัญหาที่พบบ่อย พร้อมวิธีการแก้ไข

การแฟลชด้วยตนเองโดยใช้ซอฟร์แวร์ Arduino

การแฟลชแบบด้านบนเป็นวิธีการที่ง่ายและสะดวกที่สุดแล้วในการแฟลชเฟิร์มแวร์เข้าไปในเครื่อง แต่ถ้าคุณต้องการเปลี่ยนแปลงโค้ด คุณสามารถแฟลชผ่านซอฟร์แวร์ Arduino ได้เช่นกัน ซอฟต์แวร์ทั้งหมดสำหรับ AirGradient DIY แบบโอเพนซอร์ส ดังนั้นคุณสามารถเปลี่ยนแปลงอะไรก็ได้ตามใจชอบ

โปรดอ่านบล็อกโพสต์เกี่ยวกับวิธีติดตั้งซอฟต์แวร์ Arduino การตั้งค่า ESP32-C3 และไลบรารี AirGradient Arduino

คำแนะนำการตั้งค่าซอฟต์แวร์ Arduino สำหรับ AirGradient

การแฟลชเฟิร์มแวร์ AirGradient

เมื่อคุณได้ติดตั้งซอฟต์แวร์ Arduino สำหรับ ESP32-C3 แล้ว คุณสามารถแฟลชเฟิร์มแวร์ AirGradient เข้าไปได้

การติดตั้งเครื่องวัด

การติดตั้งเครื่องวัดอย่างถูกต้องเป็นสิ่งสำคัญมากเพื่อความแม่นยำในการอ่านค่าและให้เครื่องวัดทำงานได้อย่างมีประสิทธิภาพสูงสุด

โปรดทำตามรายละเอียดที่บอกไว้ในคำแนะนำในการติดตั้ง เพื่อให้มั่นใจว่าเครื่องวัดของคุณได้รับการติดตั้งอย่างปลอดภัยและทำงานได้ปกติ
