Einführung

Willkommen bei Ihrem AirGradient ONE!

Dieses Kit ist so konzipiert, dass es für jeden einfach zusammenzubauen ist, ohne Elektronik-Hintergrund oder Löterfahrung. Alles, was Sie benötigen, ist ordentlich in der Box verpackt, einschließlich eines Torx T6 Schraubendrehers.

Vom Öffnen der Box bis zu einem voll funktionsfähigen Luftqualitätsmonitor dauert es etwa 15 Minuten.

Der PM-Sensor ist vormontiert und die Firmware ist vorinstalliert, sodass sich Ihr Gerät automatisch aktualisiert, sobald es sich mit dem WLAN verbindet.

Wenn Sie neu bei AirGradient oder der Luftqualitätsüberwachung sind, sind Sie hier richtig. Dieser Leitfaden führt Sie Schritt für Schritt durch den Montage-, Verbindungs- und Fehlerbehebungsprozess mit Bildern und Video-Links.

Wenn Sie eine andere Version haben, finden Sie alle unsere Bauanleitungen in dieser Übersicht. Die Versionsnummer ist auf der Platine unter dem AirGradient-Logo aufgedruckt. PCB-Layout-Referenzen einschließlich CAD-, Gerber-Dateien und weitere technische Details finden Sie in derselben Übersicht.

Video-Tutorial

Falls Sie nach Abschluss des Baus Probleme haben, können Sie den Abschnitt Fehlerbehebung überprüfen.

Erforderliche Ausrüstung

• Für die Montage wird nur ein Torx (T6) Schraubendreher benötigt. Dieser ist im Kit enthalten. Löten ist nicht erforderlich.

• Zum Betrieb des Geräts benötigen Sie einen 5V 2A Netzadapter. Dieser ist nicht im Kit enthalten.

• Seife zum Schmieren der Schrauben (optional).

Komponenten

Unten ist die Liste der Komponenten, die Sie mit dem Kit erhalten:

Montageanleitung

Wir empfehlen, Ihren Monitor in der folgenden Reihenfolge zusammenzubauen:

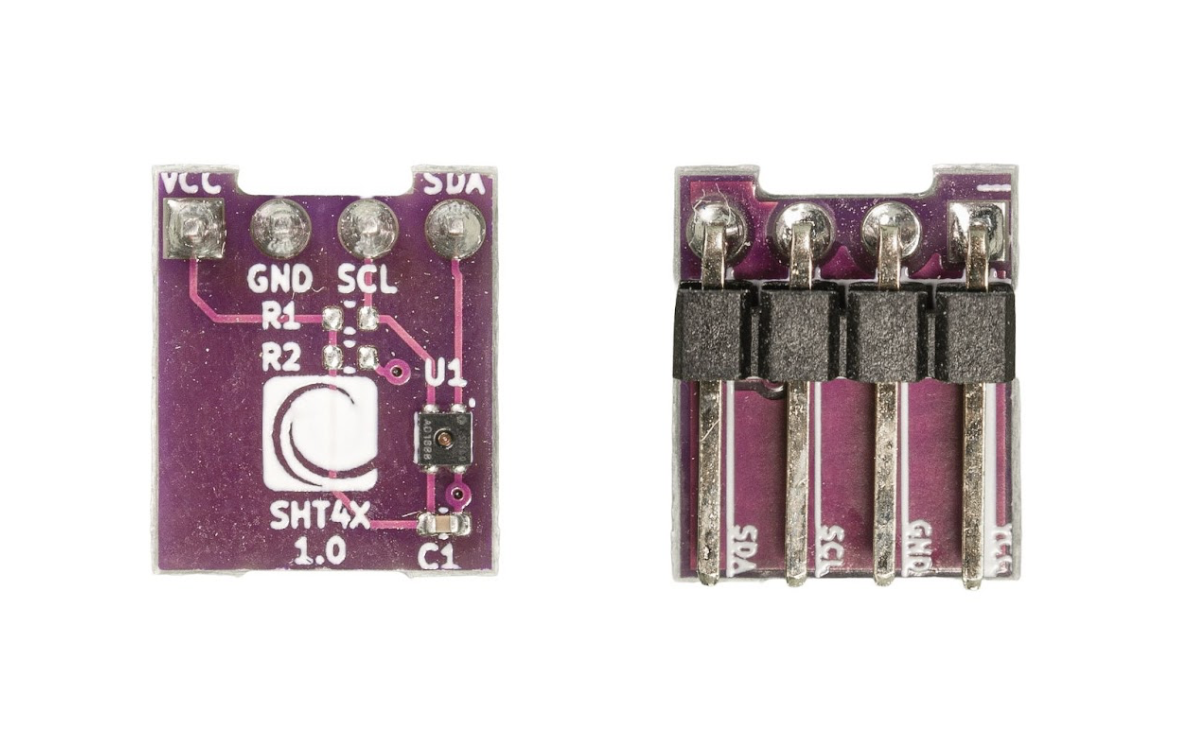

1. Installieren Sie das SHT4x-Modul (Temperatur- und Luftfeuchtigkeitssensor)

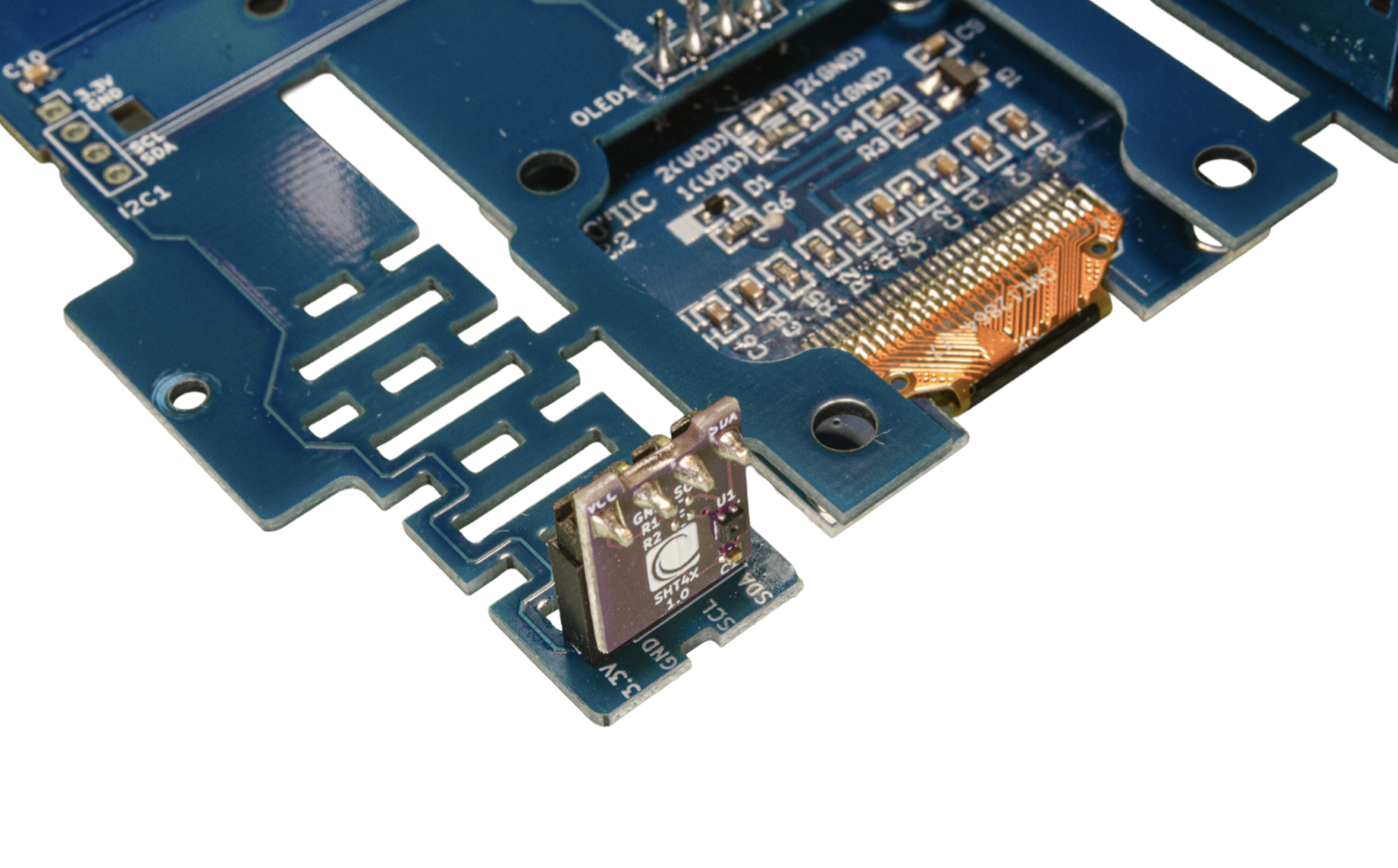

Installieren Sie das SHT4x-Modul wie im Bild unten gezeigt. Es sollte in den Steckplatz unten links auf der Platine mit der Bezeichnung “SHT1” eingesetzt werden. Das AirGradient-Logo sollte nach außen zeigen.

Hinweis: Das SGP41 (TVOC) Modul sieht dem SHT4x-Modul (Temperatur- und Luftfeuchtigkeitssensor) sehr ähnlich. Bitte achten Sie genau darauf, dass Sie die Module nicht verwechseln.

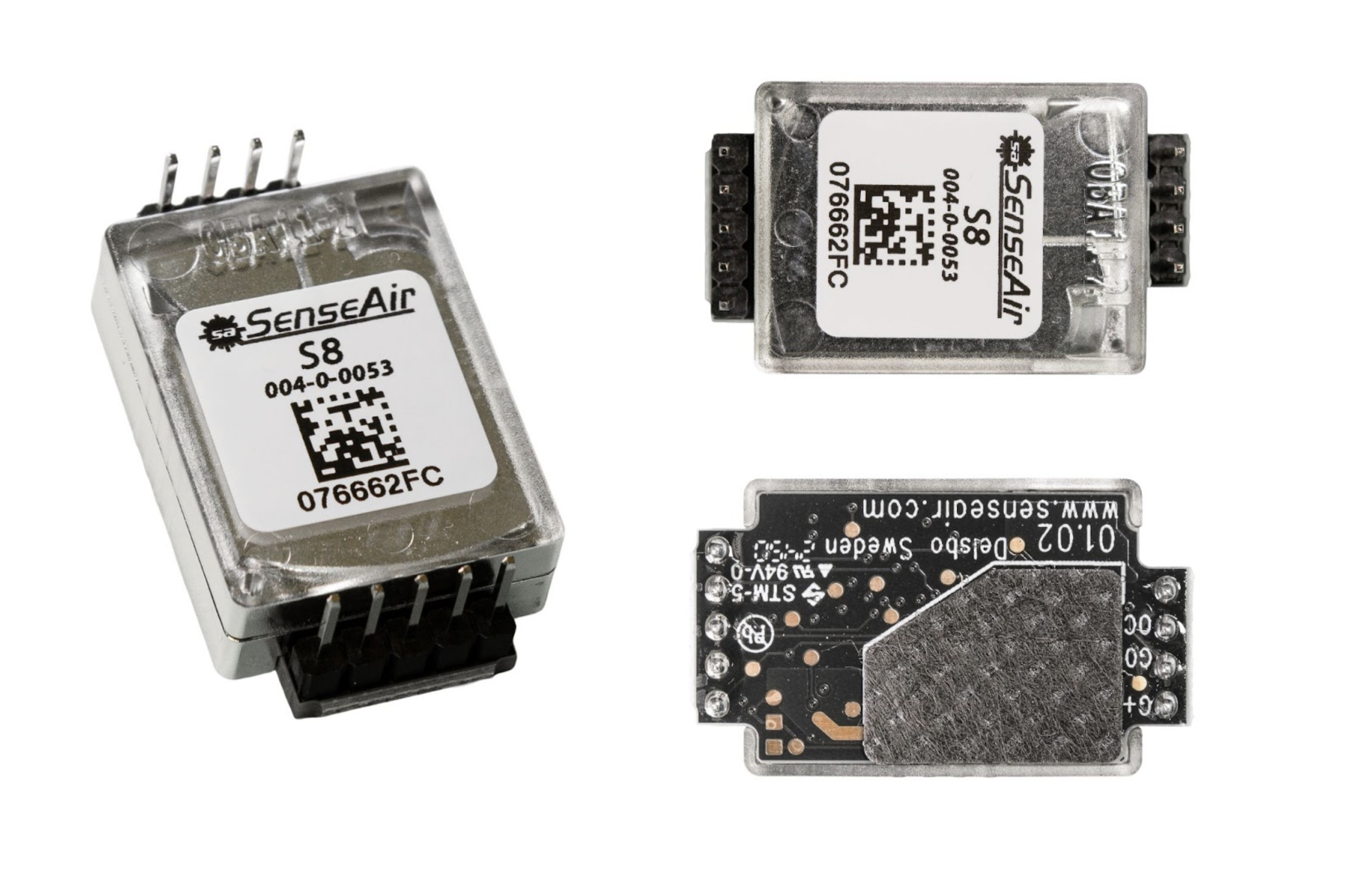

2. Senseair S8/S88 Modul (CO2-Sensor)

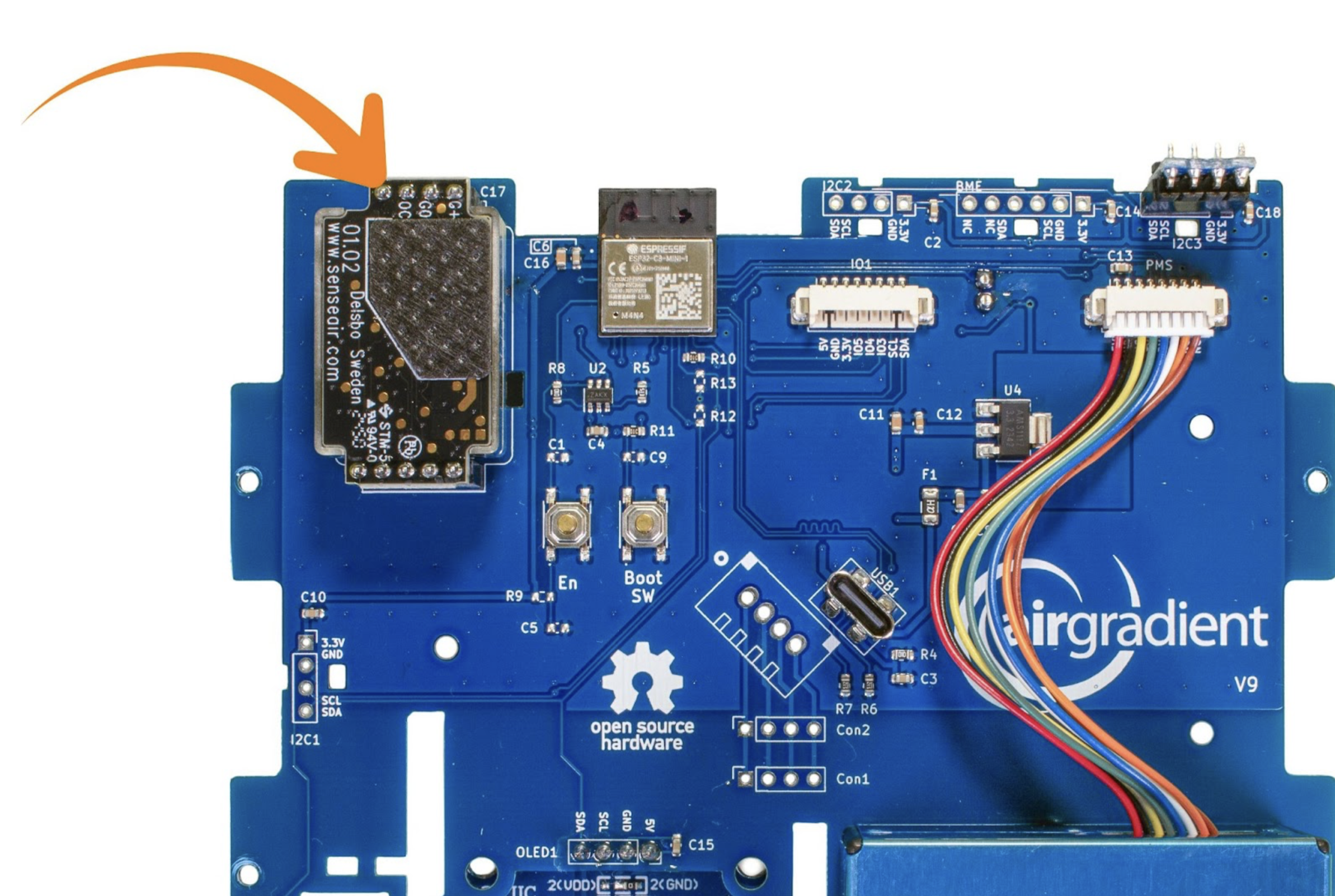

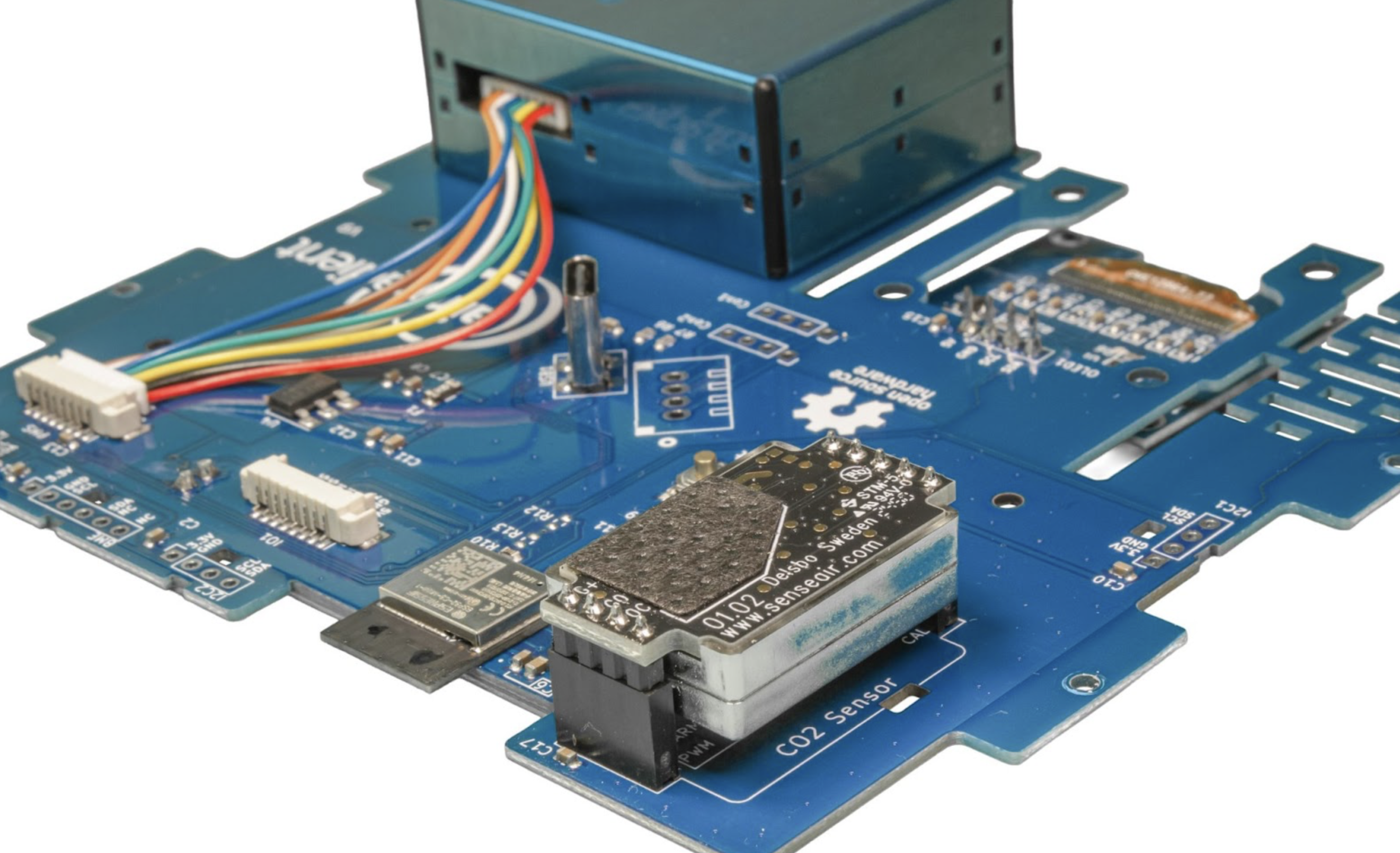

Als nächstes setzen Sie das CO2-Modul in die Stiftleisten mit der Bezeichnung “CO2 Sensor” ein. Stellen Sie sicher, dass die Ausrichtung korrekt ist und alle Stifte in die Buchsen gleiten.

Standardmäßig verwendet der CO2-Sensor eine 7-tägige automatische Baseline-Kalibrierung und benötigt daher einige Tage, um genau zu werden.

Bitte beachten Sie, dass einige Monitore mit einem S8-Modul und einige mit einem S88 geliefert werden. Diese sind funktional identisch und sollten auf die gleiche Weise platziert werden.

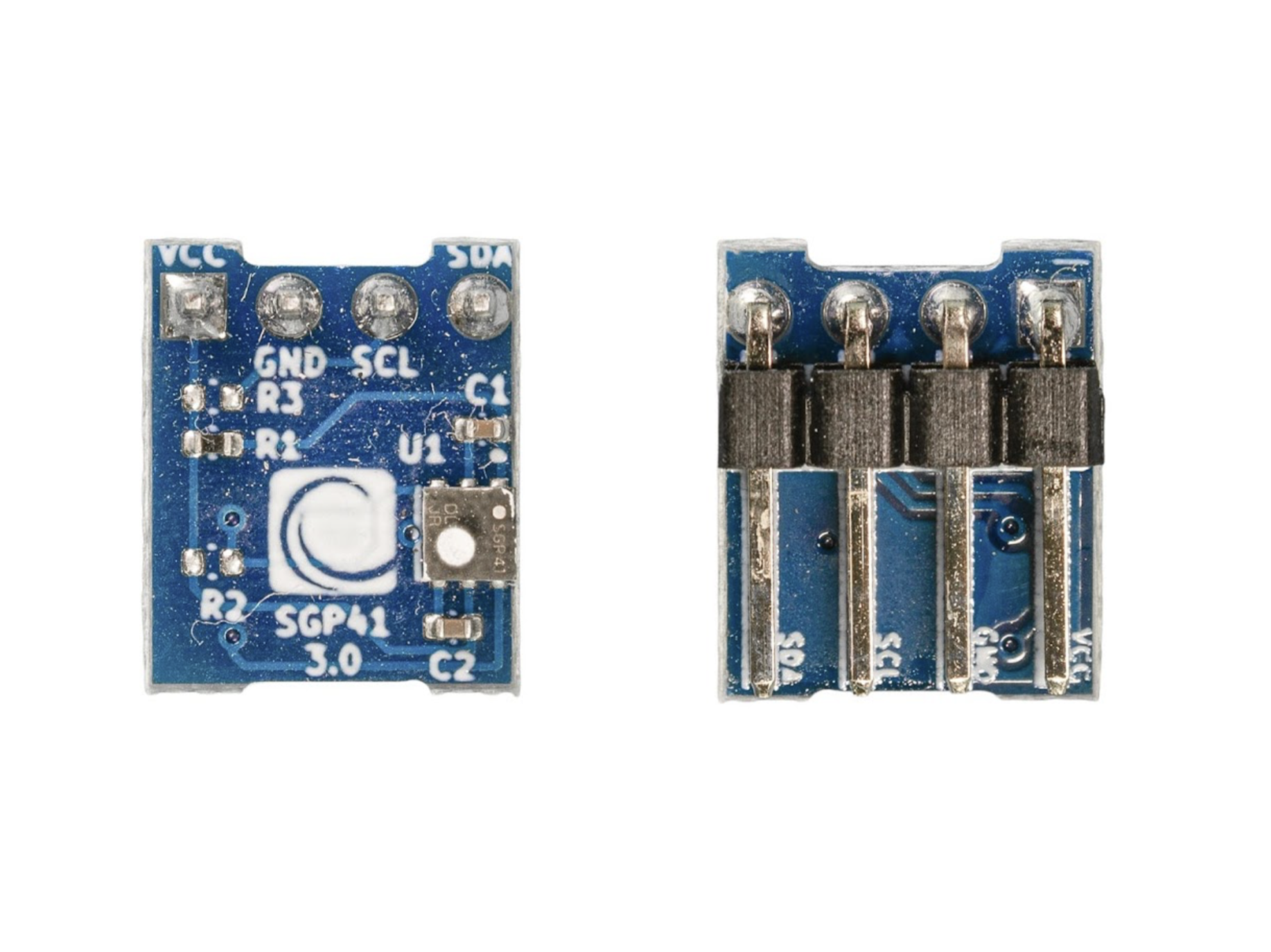

3. SGP41 TVOC / NOx Modul

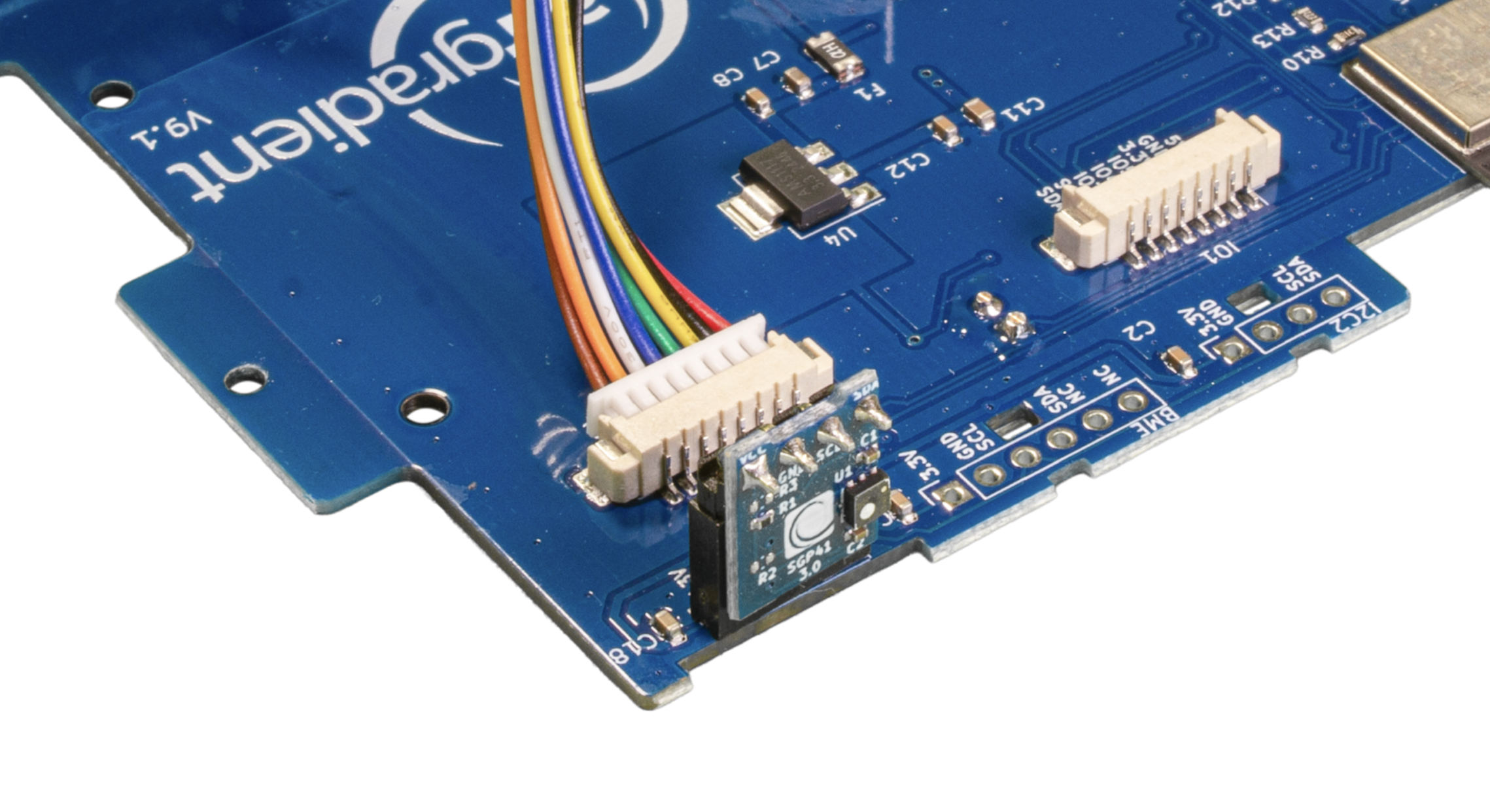

Montieren Sie den TVOC / NOx Sensor in den Steckplatz in der oberen linken Ecke mit der Bezeichnung “I2C3”.

Bitte stellen Sie sicher, dass Sie das Modul in der richtigen Ausrichtung montieren. Der Sensor muss nach außen zeigen.

Stellen Sie erneut sicher, dass sich die SGP41- und SHT4x-Module an den richtigen Stellen auf der Platine befinden (siehe Bild oben) und dass beide mit dem Logo nach außen ausgerichtet sind. Wenn diese Sensoren verwechselt werden, funktioniert das Gerät weiterhin, aber die Messwerte dieser Sensoren können ungenau sein.

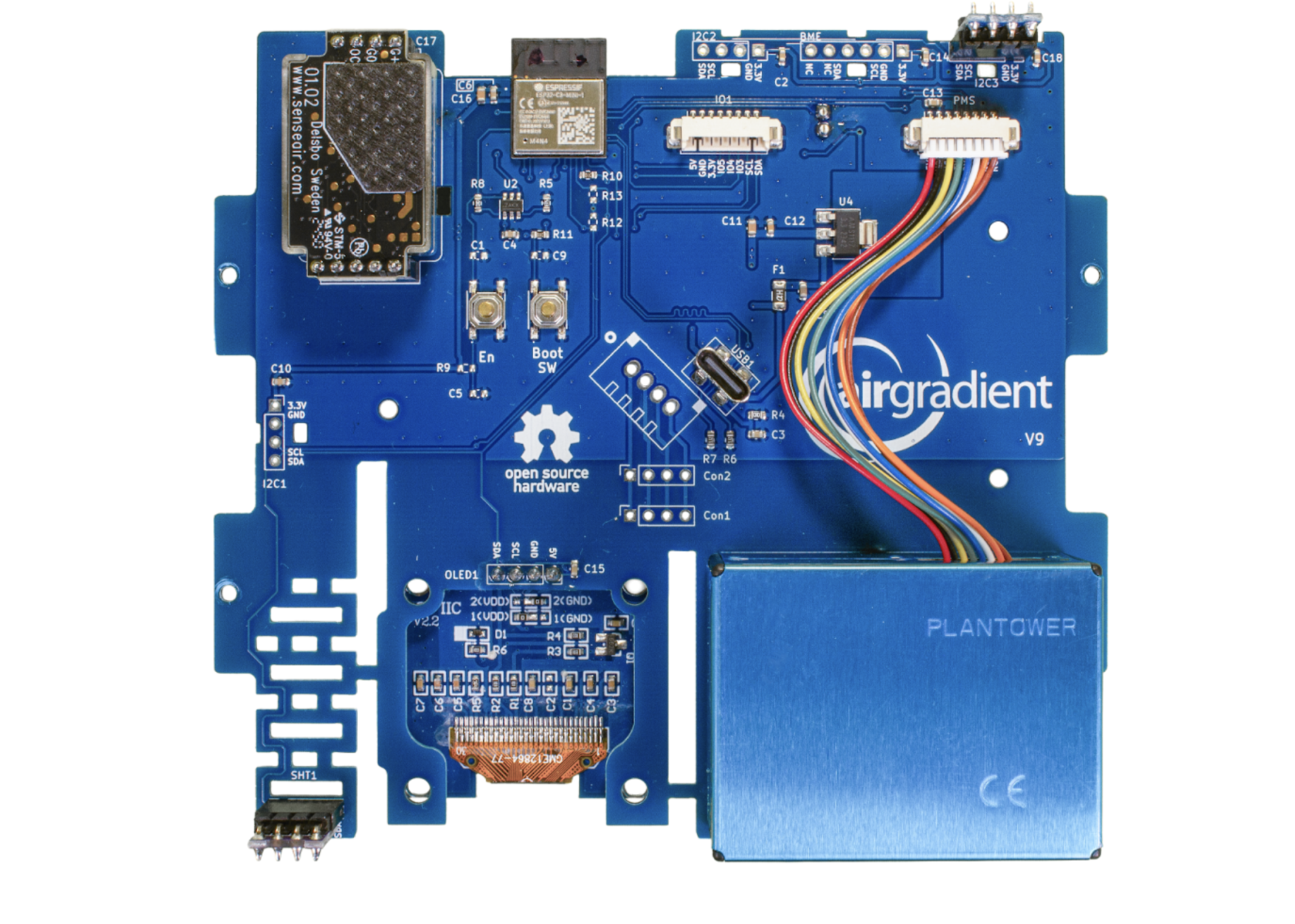

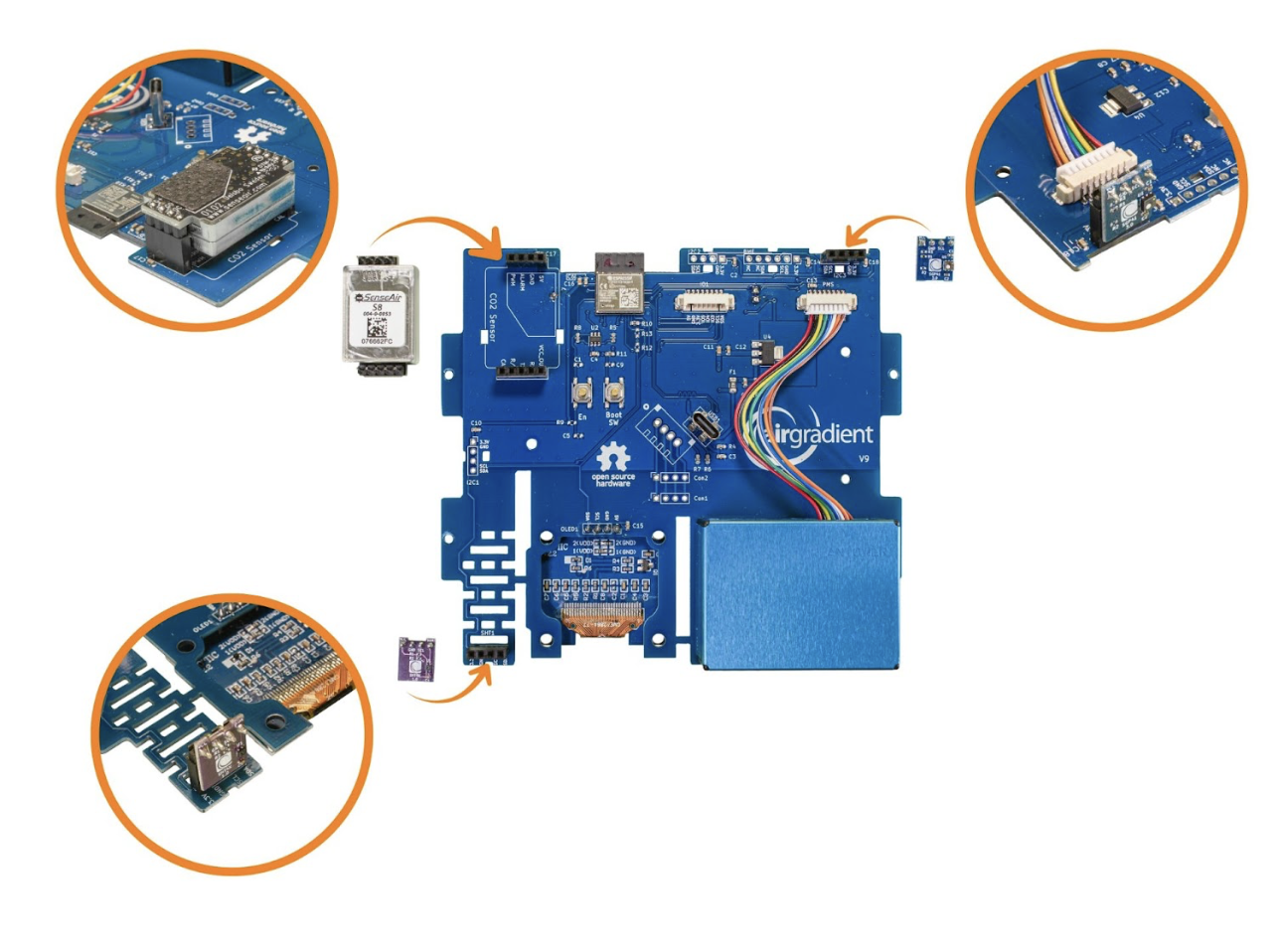

Die vollständig montierte Platine sieht wie folgt aus:

4. Notieren Sie sich die Seriennummer Ihres PM-Moduls

Wir haben eine Reihe von Batch-Korrekturen für die in unseren Monitoren verwendeten PM-Sensoren entwickelt, die dazu beitragen, Genauigkeit und Präzision zu verbessern. Um diese Batch-Korrekturen anzuwenden, müssen Sie die ersten acht Ziffern der Seriennummer des PM-Sensors kennen.

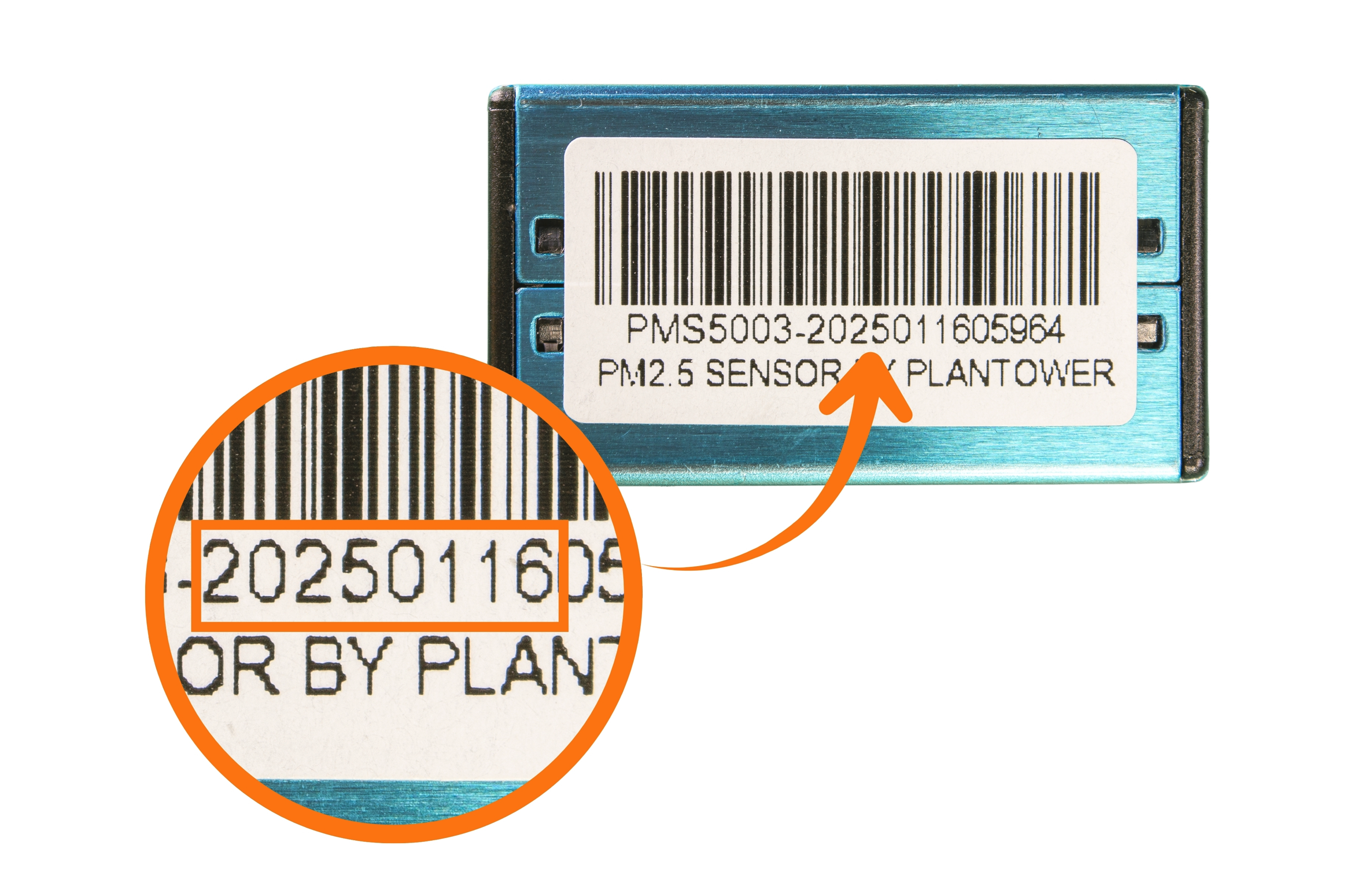

Um die Seriennummer zu finden, schauen Sie sich bitte das blaue PM-Modul von der Unterseite der Platine an. Jeder Sensor hat einen Aufkleber wie im Bild oben. Weitere Informationen zu den Batch-Korrekturen finden Sie in diesem Artikel.

Um das Öffnen des Monitors zu einem späteren Zeitpunkt zu vermeiden, notieren Sie sich bitte diese Nummer oder machen Sie ein Foto davon.

5. Testen der Platine und Einsetzen in das Gehäuse

Sie können das Gerät jetzt einschalten, indem Sie das USB-Kabel einstecken. Nach einigen Sekunden sollte sich das Display einschalten. Der Netzadapter ist nicht im Kit enthalten. Bitte verwenden Sie ein Standard-5V-, 2A-Netzteil.

Sie werden wahrscheinlich eines davon in Ihrem Haus von einem Smartphone oder einem anderen Gerät herumliegen haben.

Bitte beachten Sie, dass Sie möglicherweise einen anderen USB-Adapter verwenden müssen, wenn sich das Gerät nicht einschaltet - oder wenn Sie unerwartetes Verhalten wie zufälliges Neustarten des Geräts bemerken.

Gerät verbinden

Um das Gerät mit dem WLAN zu verbinden und im AirGradient-Dashboard zu registrieren, folgen Sie dem Onboarding-Prozess.

Wenn Sie das AirGradient-Dashboard nicht verwenden möchten, verwenden Sie die Anweisungen hier: WLAN-Verbindungsanleitung. (Video-Anleitung: Android - iOS)

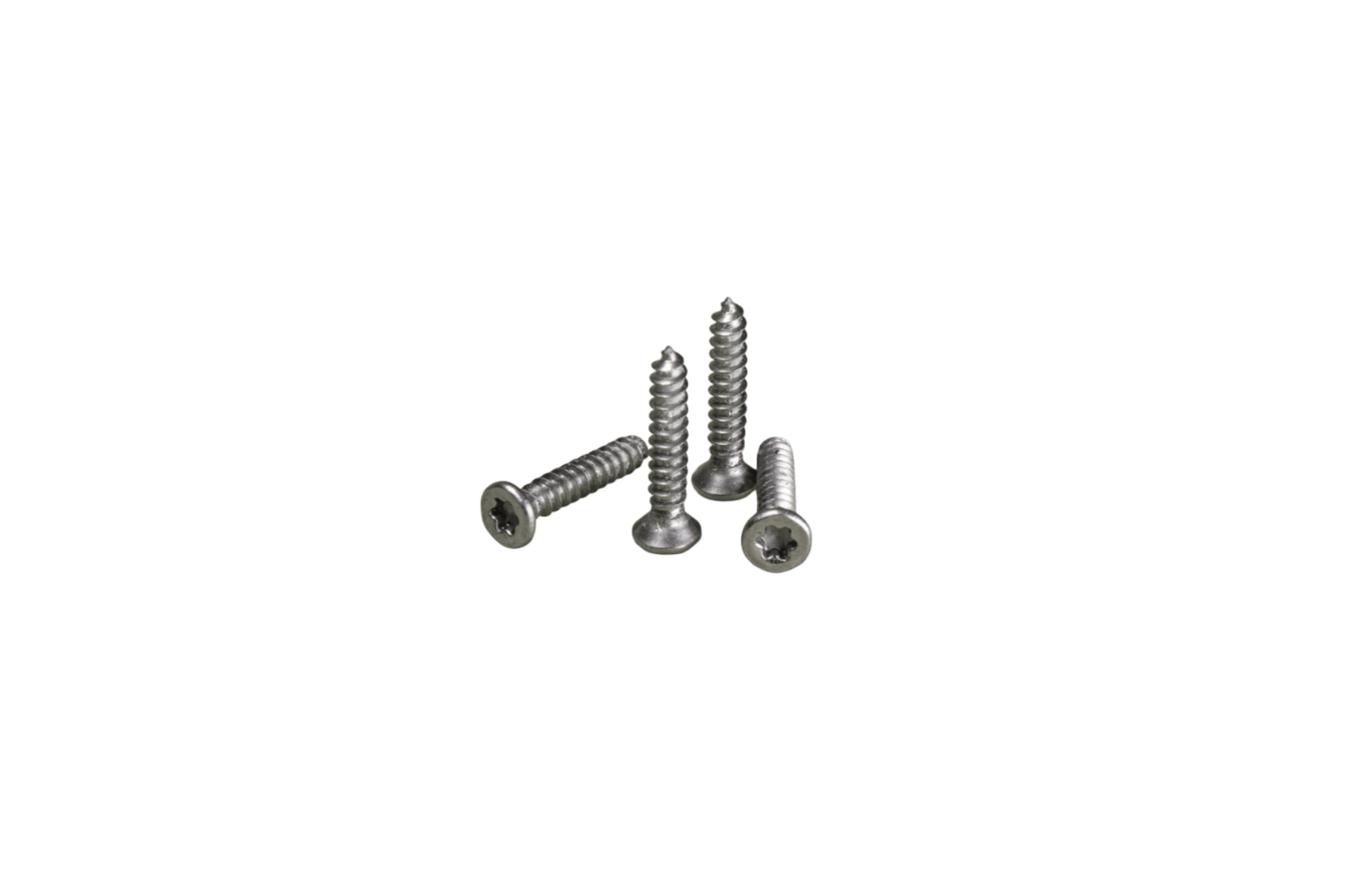

Wenn alles funktioniert, platzieren Sie die Platinenbaugruppe im Gehäuse. Die Platine benötigt keine Schrauben, da sie durch das Gehäuse fest an Ort und Stelle gehalten wird. Schließen Sie dann das Gehäuse mit den vier mitgelieferten langen Schrauben, die durch die seitlichen Lüftungsschlitze eingeführt werden.

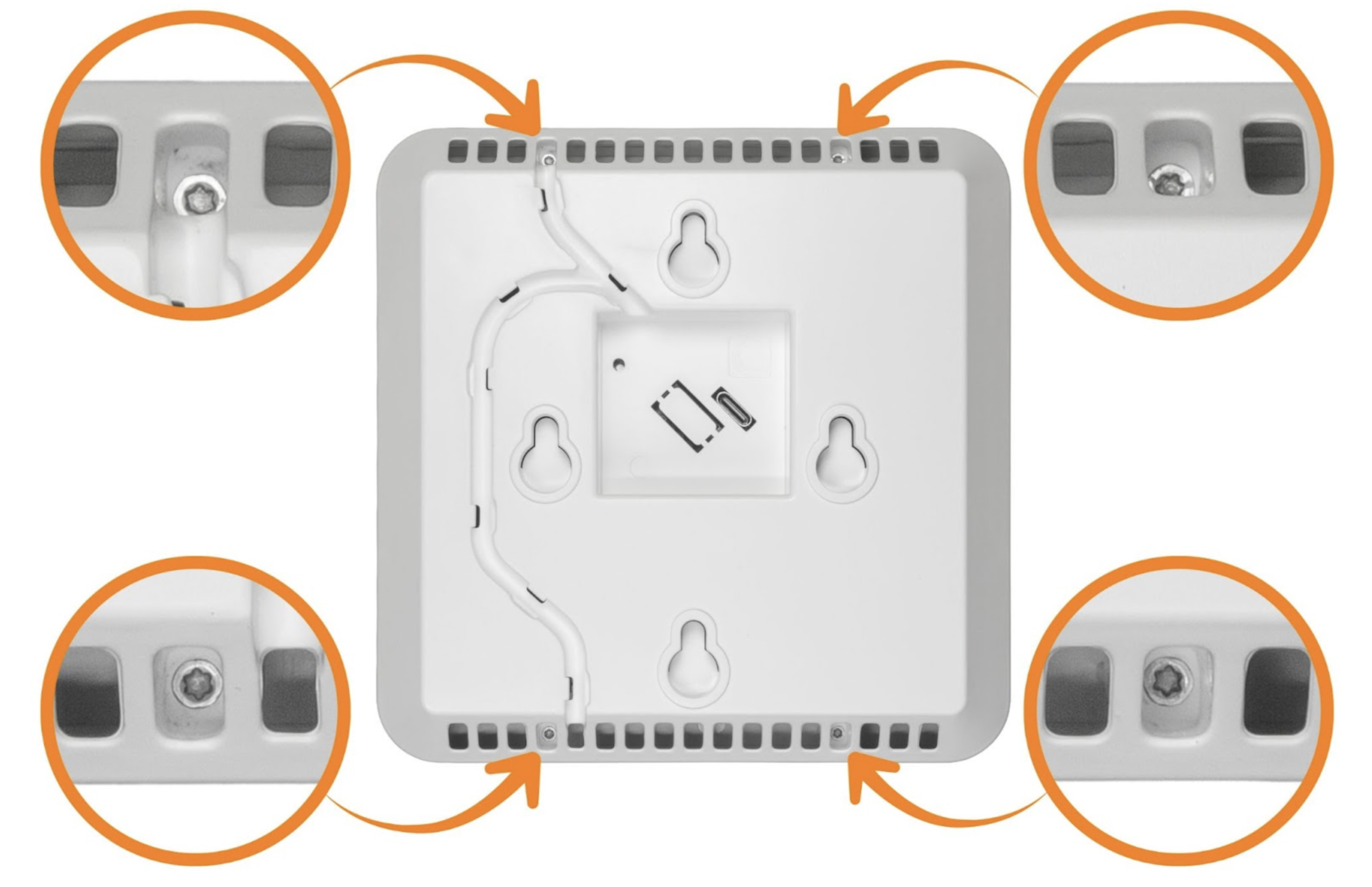

Die Gehäuseschrauben werden in die vier Lüftungsschlitze an der Rückseite des Geräts eingeschraubt:

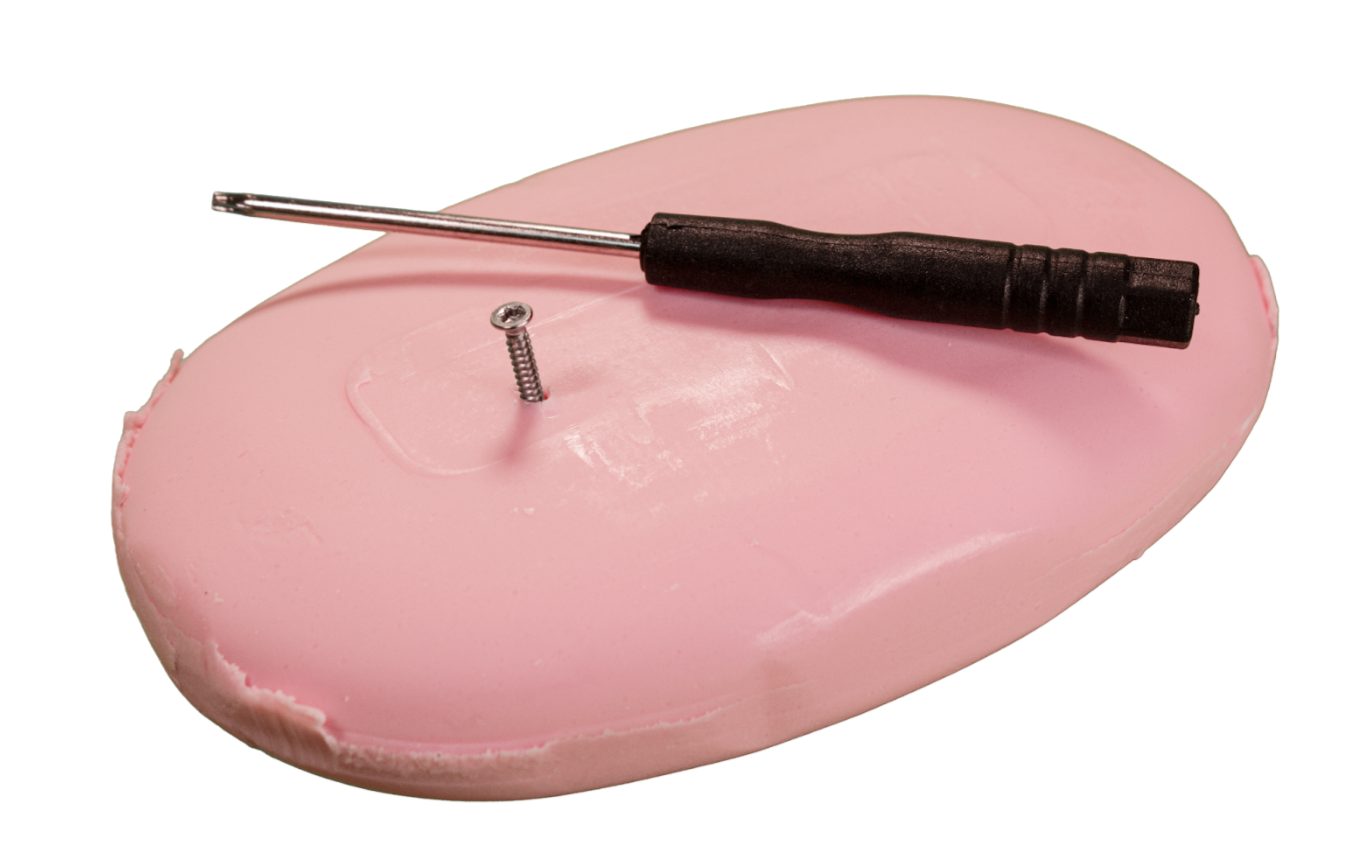

Bitte beachten Sie, dass der im Kit enthaltene Mini-Schraubendreher möglicherweise nicht genug Drehmoment hat, um diese Schrauben ganz einzuschrauben. Verwenden Sie in diesem Fall bitte einen größeren T6-Schraubendreher, oder Sie können auch etwas Öl/Seife auf die Schrauben geben, um sie leichter einzuschrauben.

Bitte achten Sie auch darauf, die Schrauben nicht mit Gewalt einzuschrauben, da sie dadurch im Gehäuse stecken bleiben können und das Gerät schwer zu öffnen sein kann für die Wartung.

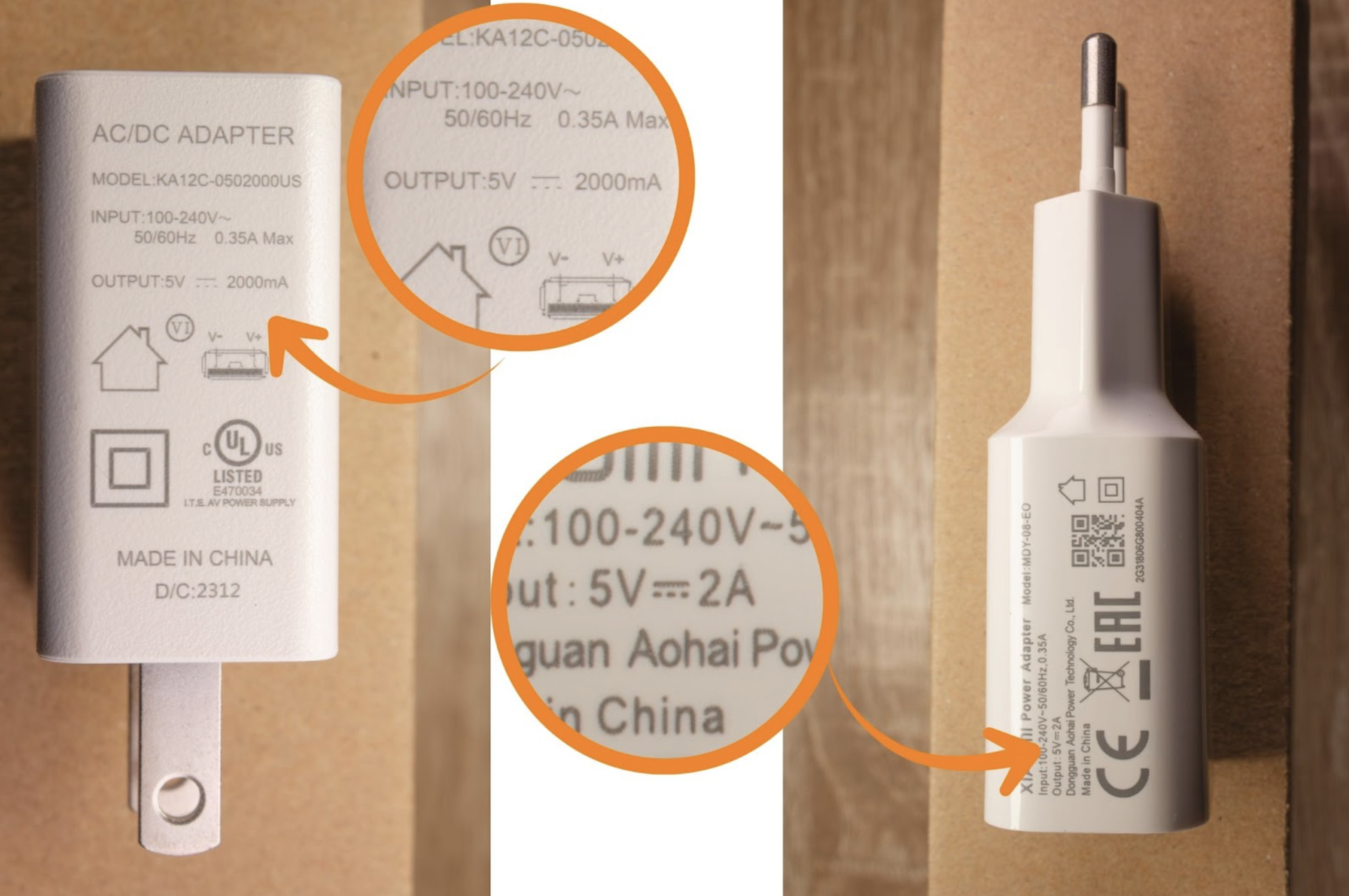

Stromversorgung

Bitte verwenden Sie ein Standard-5V-, 2A-Netzteil. Die Verwendung von Netzteilen mit niedrigerer Leistung kann Probleme verursachen. Wenn Sie Probleme wie einen verzerrten Bildschirm oder ausfallende Sensoren bemerken, liegt dies wahrscheinlich an der verwendeten Stromversorgung.

Firmware-Flashen über den Browser

Das Gerät wird mit vorinstallierter Firmware geliefert, sodass es sofort einsatzbereit ist. Wenn Sie jedoch manuelle Firmware-Updates durchführen möchten, können Sie dies auf dieser Seite tun: AirGradient Firmware-Versionen

Home Assistant und lokaler Server

Die Firmware hat native Home Assistant-Unterstützung und sollte automatisch erkannt werden. Zusätzlich gibt es einen lokalen Server, der verwendet werden kann, um Daten direkt vom Monitor in einem lokalen Netzwerk zu lesen (und Konfigurationsparameter festzulegen).

Fehlerbehebung

Hier ist eine Liste häufiger Probleme und deren Behebung:

Platzierungsanleitung

Für genaue Messwerte und optimale Leistung ist es wichtig, das Gerät korrekt zu platzieren.

Bitte folgen Sie der detaillierten Platzierungsanleitung, um sicherzustellen, dass Ihr Monitor sicher installiert ist und ordnungsgemäß funktioniert.
